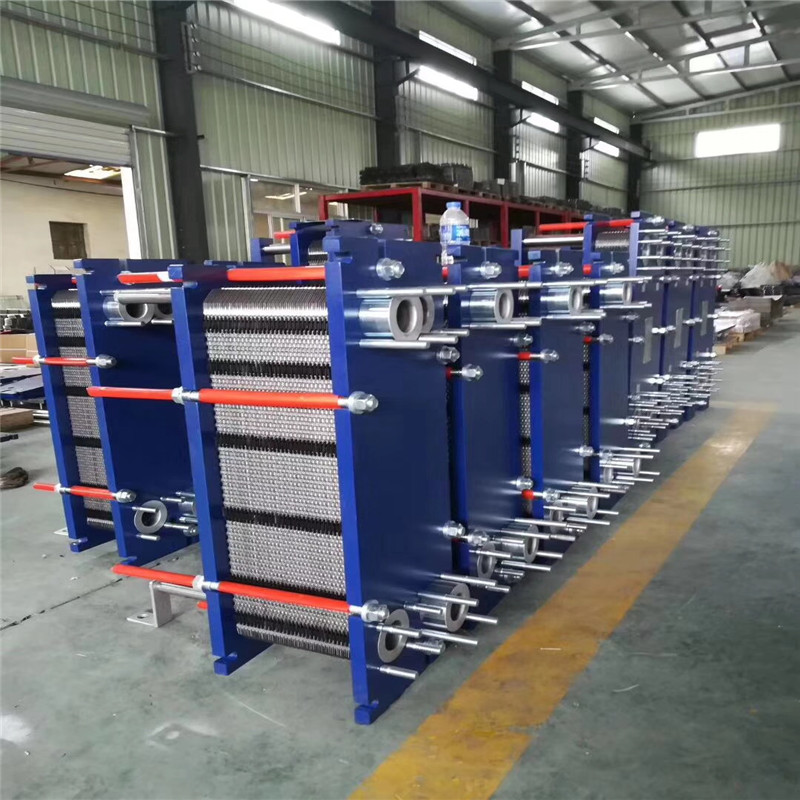

M6-0.2板式换热器

故障处理

外漏

产生原因：①夹紧尺寸不到位、各处尺寸不均匀（各处尺寸偏差不应大于3 mm）或夹紧螺栓松动。② 部分密封垫脱离密封槽，密封垫主密封面有脏物，密封垫损坏或板式换热器密封垫片老化。③ 板片发生变形，组装错位引起跑垫。④在板片密封槽部位或二道密封区域有裂纹。实例：北京、青海和新疆等地的多个热力站均采用饱和蒸汽作为一次侧热源供暖，由于蒸汽温度较高，在设备运行初期系统不稳定的情况下，橡胶密封垫在高温下失效，引起蒸汽外漏。

处理方法：① 在无压状态，按制造厂提供的夹紧尺寸重新夹紧设备，尺寸应均匀一致，压紧尺寸的偏差应不大于±0．2N (mm)(N。为板片总数），两压紧板间的平行度应保持在2 mm 以内。② 在外漏部位上做好标记，然后换热器解体逐一排查解决，重新装配或更换垫片和板片。③ 将开换热器解体，对板片变形部位进行修理或者更换板片。在没有板片备件时可将变形部位板片暂时拆除后重新组装使用。④ 重新组装拆开的板片时，应清洁板面，防止污物粘附着于垫片密封面。

串液

产生原因：① 由于板材选择不当导致板片腐蚀产生裂纹或穿孔。②操作条件不符合设计要求。③ 板片冷冲压成型后的残余应力和装配中夹紧尺寸过小造成应力腐蚀。④板片泄漏槽处有轻微渗漏，造成介质中有害物质（如C1）浓缩腐蚀板片，形成串液。实例：某铝业有限公司硫酸系统中1台板片材料为254 SMo的BR03板式换热器，在运行5个月后出现冷却水侧碳钢接管腐蚀泄漏，酸液泄漏到了冷却水侧。检查发现板片酸液进口处和导流区域有严重的腐蚀及开裂现象。现场分析发现，系统运行温度、流量和浓度等工艺参数均超出设计条件，使用温度远超出材料的适用范围。采用饱和蒸汽作为一次侧热源的板式换热器在运行过程中容易发生板片腐蚀，导致产品串液。这是 由于蒸汽温度较高，设备运行中很容易造成橡胶密封垫在高温下失效，引起蒸汽外漏并在二道密封区域急速冷凝。随着外漏的不断进行，冷凝残液越聚越多，局部形成cl质量浓度较高区域，达到破坏板片表面钝化层的腐蚀条件。同时，由于此区域板片冷冲压形成的内部应力较大，在表面钝化层被破坏的情况下，内部应力作用导致应力腐蚀的发生。

处理方法：① 更换有裂纹或穿孔板片，在现场用透光法查找板片裂纹。②调整运行参数，使其达到设计条件。③换热器维修组装时夹紧尺寸应符合要求，并不是越小越好。④板式换热器板片材料合理匹配。

压降过大

产生原因：①运行系统管路未进行正常吹洗，特别是新安装系统管路中许多脏物（如焊渣等）进入板式换热器的内部，由于板式换热器流道截面积较窄，换热器内的沉淀物和悬浮物聚集在角孔处和导流区内，导致该处的流道面积大为减小，造成压力主要损失在此部位。② 板式换热器首次选型时面积偏小，造成板间流速过高而压降偏大。③ 板式换热器运行一段时间后，因板片表面结垢引起压降过大。
