冷却器板片材质应如何选择？

2021-07-07 08:00:23

次

由于软水系统除停开空冷器、并入列管式冷却器外，其它部分不变，因此，列管式冷却器软水侧压力损失须小于原有空冷器软水侧压力损失。原有空冷器软水侧压力损失小于0.05MPa，因此列管式列管式冷却器软水侧压力损失必须小于’0.05MPa。

1、列管式冷却器板片材质列管式冷却器板片材质基本上采用不锈钢、钛合金两种。由于钛材料价格为不锈钢的4～6倍，且高炉冷却系统板式列管式冷却器板片材质采用不锈钢即可满足要求，为此列管式冷却器板片材质选用不锈钢。

2、列管式冷却器板片厚度列管式冷却器板片厚度与传热系数成反比关系，板片厚度越小，传热效果越好，但同时也容易腐蚀泄漏。现国内板式列管式冷却器板片厚度一股为0.5～1.0mm，考虑到厂家制造工艺、现场操作水平及腐蚀、除垢等因素，列管式冷却器板片厚度宜选择0.7～0.9ram。

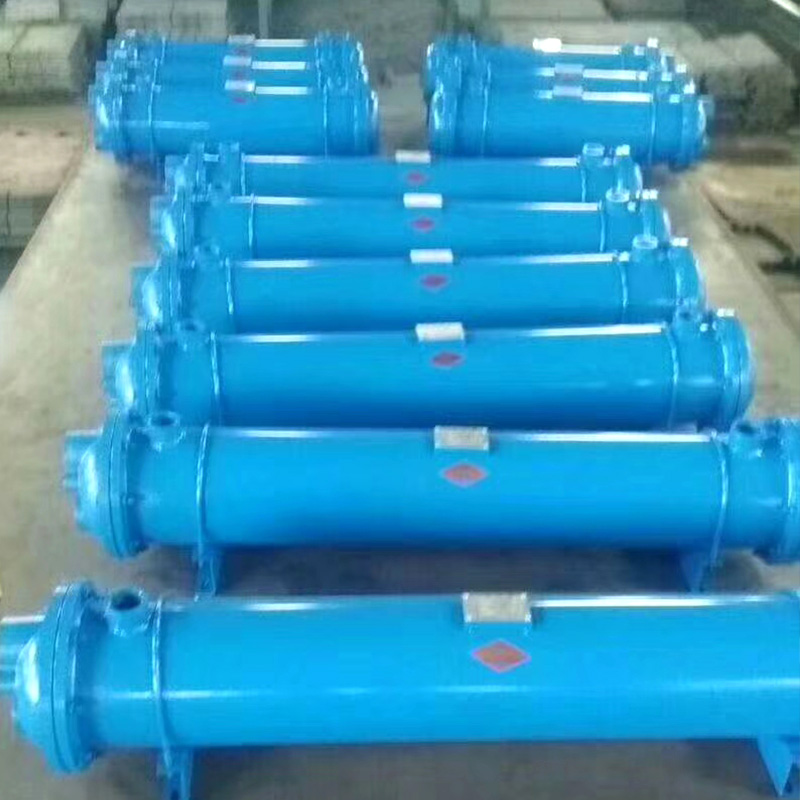

冷却器

3、密封垫材质考虑现场实际情况及板式列管式冷却器工作温度、软化水成分等诸多因素，密封垫材质宜选用三元乙丙橡胶。

4、列管式冷却器正常工作压力根据软水系统闭路循环的特点，列管式冷却器正常工作压力小值应为软水系统循环水泵出口压力与高炉高位膨胀水箱水位高度之和。

5、冷却水进、出列管式冷却器温度根据夏季冷却水供水温度及冷却塔工作能力，冷却水进列管式冷却器温度宜小于32℃，出列管式冷却器温度宜小于37℃。

6、进出口管径进出口管径的大小以介质在管道内的流动速度小于3m／S为宜来确定，大流速宜小于4m／s。
