如何选择冷却器板片的材料？

2020-07-21 13:25:13

次

由于软化水系统的部件与关闭空气冷却器并集成到列管式冷却器中相同，列管式冷却器软水侧的压力损失必须小原空冷器软水侧压力损失。原空冷器软水侧压力损失小于0.05MPa，故列管式冷却器软水侧压力损失损耗必须小于0.05兆帕。

1.列管式冷却器的板片管式冷却器的板料基本上是不锈钢和钛合金。因为钛材料的价格是不锈钢的4～4倍高炉冷却系统板和冷却管板材质均能满足不锈钢的要求。因此，板式换热器板和管冷却器板材料选用不锈钢钢铁。

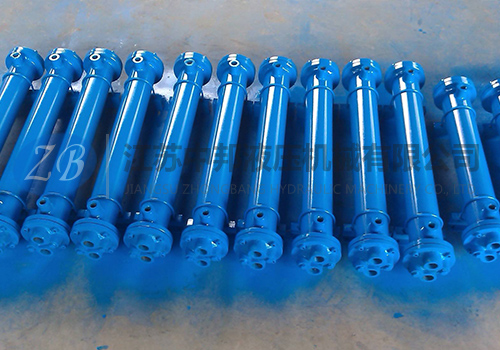

列管式冷却器

2.列管式冷却器的板厚与传热系数成反比。板片厚度越小，传热效果越好，但同时板片越小，换热效果越好也容易腐蚀和泄漏。目前国内板管式冷却器的板厚为0.5～1.0mm。考虑制造商的制造工艺、现场操作水平和腐蚀情况对于腐蚀、除垢等因素，板管式冷却器的厚度宜为0.7～0.9ram。

3.考虑到垫片的实际使用温度和其他因素，垫片的材质应根据实际情况而定乙丙橡胶。

4.列管式冷却器的正常工作压力基于软水系统的闭路特性。管式冷却器的zui小正常工作压力应为软水系统循环。循环水泵出口压力与高炉高膨胀水箱水位之和。

5.冷却水进出口管式冷却器的温度根据夏季冷却水供水温度和冷却塔的工作能力确定。冷却水入口和出口管式冷却器的温度应较小在32°C时，出管冷却器的温度应低于37°C。

6.进出口管径当管道内介质流速小于3m/s时，应确定进出口管径的大小，zui大流速应小于4m/s。
